晶体或振荡器–哪一个以及如何应用？

在设计新的电子电路时,设计工程师通常需要考虑是晶体还是振荡器

合适的选择：有多少空间可用？石英晶体振荡器频率稳定性的要求是什么？那成本呢？

对于元件和开发这部分电路？

小批量-振荡器是合适的选择

通过使用晶体,设计工程师可以构建任何振荡电路.那么为什么我们经常使用现成的振荡器呢

即使在时钟生成这样的简单应用程序中？显然,其原因不仅在于所需的频率稳定性.

安全的启动条件以及任何所需环境条件下的可靠性也将发挥作用.

此外,GEYER谐振器晶体的使用需要一定的努力使电路适应晶体,并确保可靠的启动

电路的性能.

因此,建议少量使用以节省设计成本,并使用更昂贵的振荡器而不是

一个水晶.通过使用振荡器,就不需要像进口石英晶体那样的外部元件.这也可以节省空间

在PCB上.振荡器很容易获得,例如,尺寸为7x5mmSMD或更小（pic）.1).手册

微控制器通常包含如何应用外部振荡器的信息.

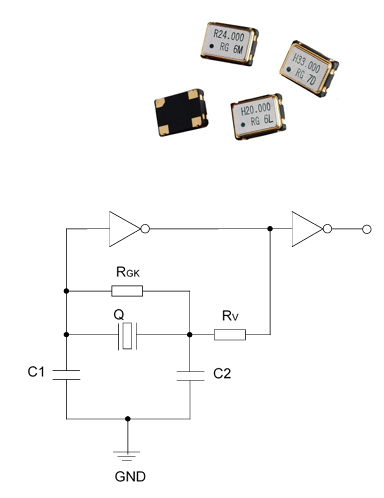

用晶体和分立元件构建自己的振荡电路,对于大批量生产或集成电路来说可能会更经济

内部振荡器没有被使用.可以选择皮尔斯振荡器或科尔皮茨振荡器.此外,它还可以创造

一种由逆变电路适当反馈的振荡器（图2）
