Golledge的总工程师ChisWatts解释了减小Golledge高利奇乐玩lewin-乐玩国际石英晶体谐振器尺寸的一些复杂性,以及它对您的设计意味着什么.作为与ARMMSRF&MicrowaveSociety的谈话的一部分,本文首次给出了晶体谐振器技术的概述,设计计算,以及如何在你的设计工作中容纳较小晶体的建议.

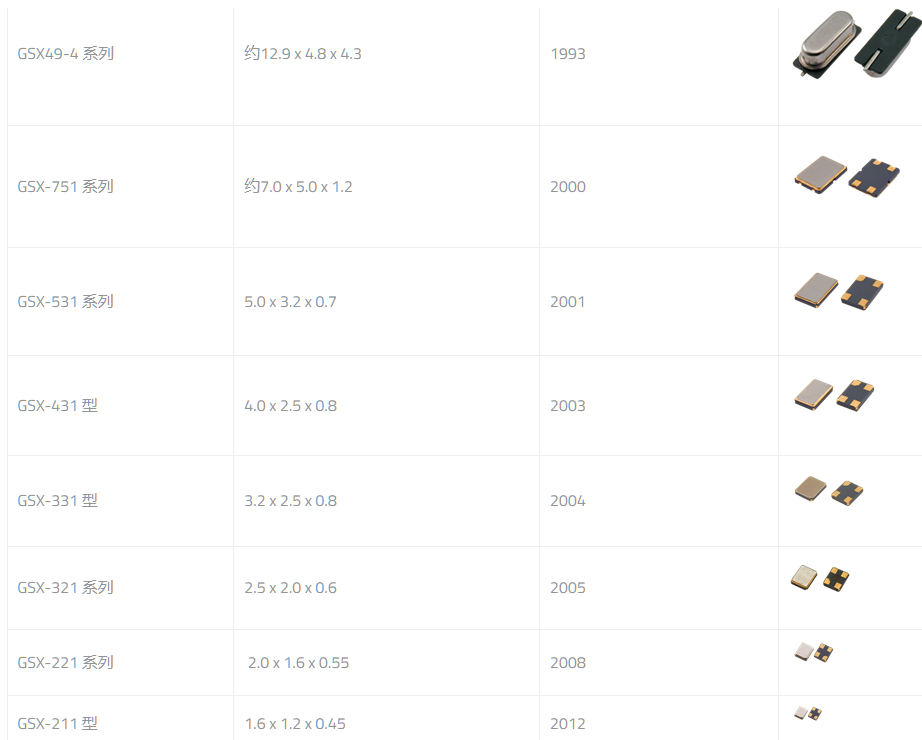

与其他电子产品一样,已经从引线封装转向表面贴装和越来越小的封装.虽然这种变化对其他无源元件的影响很小,但随着所选物联网乐玩lewin-乐玩国际晶体尺寸的减小,晶体确实需要一些设计调整.描述了减小晶体尺寸的影响,并讨论了减轻这些影响的
对于给定的晶体Q和串联谐振频率,运动电阻与晶体的有效面积成反比.有效面积与电极面积大致相同.因此,较小的晶体具有较高的R1.在实践中,小晶体的晶体Q不如大晶体高.降低的Q也有助于更高的R1.如果电路没有调整以适应更高的R1,这可能会导致振荡器出现启动问题.
驱动器级别依赖性（DLD）
DLD有许多来源和类型.当使用非常小的欧美进口乐玩lewin-乐玩国际晶体时,一个特别有趣的是谐振频率随驱动电平的变化而变化.这是由于石英刚度中的非线性分量造成的.有关此机制的更多详细信息,请参见ref[1].下图中可以看到一个例子.右侧的频率刻度显示了相对于设计并联谐振的串联谐振.左手阻力等级为R1.
Golledge的总工程师ChisWatts解释了减小Golledge高利奇乐玩lewin-乐玩国际石英晶体谐振器尺寸的一些复杂性,以及它对您的设计意味着什么.作为与ARMMSRF&MicrowaveSociety的谈话的一部分,本文首次给出了晶体谐振器技术的概述,设计计算,以及如何在你的设计工作中容纳较小晶体的建议.
与其他电子产品一样,已经从引线封装转向表面贴装和越来越小的封装.虽然这种变化对其他无源元件的影响很小,但随着所选物联网乐玩lewin-乐玩国际晶体尺寸的减小,晶体确实需要一些设计调整.描述了减小晶体尺寸的影响,并讨论了减轻这些影响的
对于给定的晶体Q和串联谐振频率,运动电阻与晶体的有效面积成反比.有效面积与电极面积大致相同.因此,较小的晶体具有较高的R1.在实践中,小晶体的晶体Q不如大晶体高.降低的Q也有助于更高的R1.如果电路没有调整以适应更高的R1,这可能会导致振荡器出现启动问题.
驱动器级别依赖性（DLD）

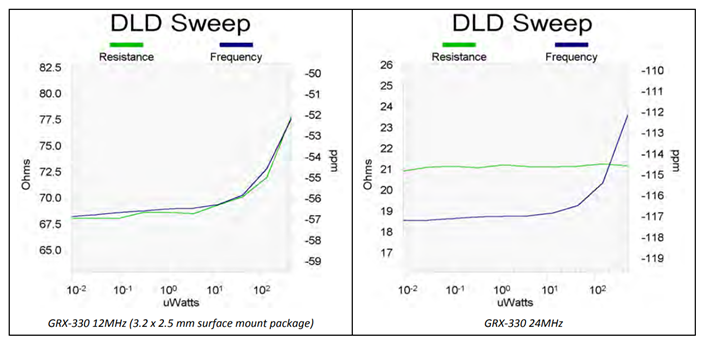

DLD有许多来源和类型.当使用非常小的欧美进口乐玩lewin-乐玩国际晶体时,一个特别有趣的是谐振频率随驱动电平的变化而变化.这是由于石英刚度中的非线性分量造成的.有关此机制的更多详细信息,请参见ref[1].下图中可以看到一个例子.右侧的频率刻度显示了相对于设计并联谐振的串联谐振.左手阻力等级为R1.
